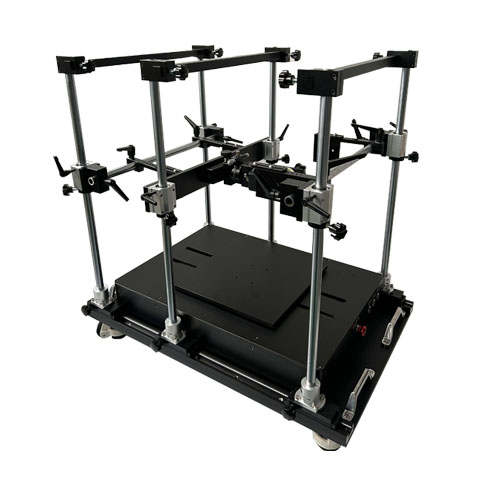

輕便線掃運動平臺XCY-LSP400-V2
XCY-LSP400-V2實驗架主要應用于模擬往返運動環境，采用平面
移動模式，相機夾具可以左右上下微調，360度旋轉，可以使用面
陣相機和線陣相機進行實驗，相機架和光源架采用龍門架結構，配
合靈活光源固定方式，用戶能較快實現實驗環境搭建。
|
名稱 |
參數 |
備注 |
|
相機夾具范圍 |
22-60mm |
|
|
相機上下微調精度 |
0.1mm |
|
|
左右微調范圍 |
±60mm |
|
|
上下微調范圍 |
±25mm |
|
|
外形尺寸 |
800*556*804mm |
|
|
相機架主桿高度 |
672mm |
|
|
光源架高度 |
672 mm |
|
|
載物板尺寸 |
320*320mm |
|
|
重量 |
63kg |
|
|
滑臺 |
直線滑臺配磁柵尺 |
|
|
控制模式 |
PC軟件調速 |
|
|
往返行程 |
400mm |
|
|
往返速度 |
0-1m/s |
|
|
往返承載 |
《20kg |
|
|
相機夾具承載 |
《3.5KG |
|
|
材料 |
鋁 |
表面處理：黑色氧化 |
|
尺寸圖 |
|
